草莓视频在线观看A正大KDJS-YD35检测验电器功能的试验装置说明书
发布日期：2020-07-21 16:43 点击：

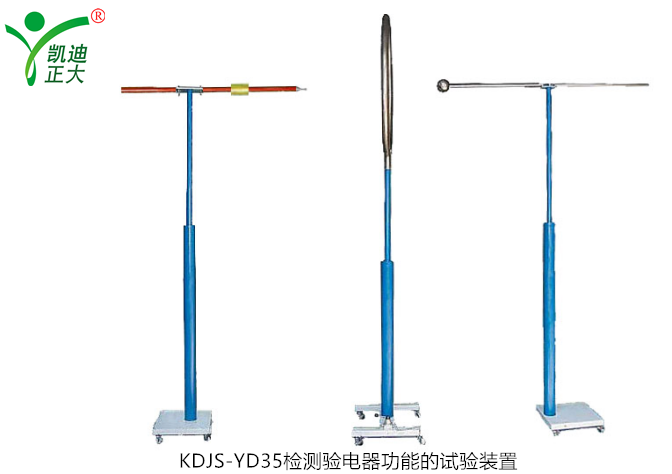

草莓视频在线观看A正大KDJS-YD35检测验电器功能的试验装置介绍
一、产品功能
KDJS-YD35检测验电器功能的试验装置，是根据我国电力行业标准DL740—2000于2000—11—03由国家经贸委发布实施。图二、三的要求进行设计、研制、开发形成产品，有利于验电器功能准确检验，便于试验人员操作。
本检验装置：分别适用于10KV及35KV。66KV、110KV、220KV、330KV。只需将图一，H1，H2，H3及表一和图二，H1，H2，H3和表二按规定调到适当位置。

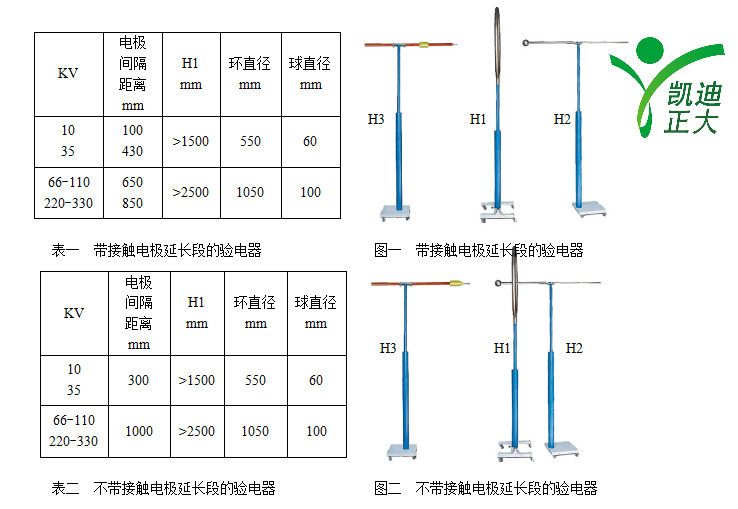

表一 带接触电极延长段的验电器
图一 带接触电极延长段的验电器
表二 不带接触电极延长段的验电器
图二 不带接触电极延长段的验电器
若需要检测500KV及以上电压验电器功能，可根据用户要求另行设计订制。
使用说明（见装置图一，H1，H2，H3和装置图二，H1，H2，H3）
二、装置的结构
H1为三节可伸缩绝缘管，每节约950mm长，收缩约950mm长，并在顶部装有550mm金属环。若用于10KV，35KV伸出两节即可（见表一，二规定）高于1500mm，并在顶部装有1050mm金属环。若用于66—110KV，220—330KV伸出三节即可（见表一，二规定）高于2500mm。
H2为多节伸缩绝缘管，顶部分别（可换）直径Ø60mm、100mm金属球，在分别用于10KV，35KV及66—110KV，220—330KV（见表一，二规定）。
H3为多节伸缩绝缘管，支撑验电器板，调节与H2相应高度。
三、验电器的试验与接线
1、试验现场的要求：
对于适用于一定范围的验电器，应对应于最高额定电压U，试验应在防外界电磁干扰的试验室进行，当UN≤35KV空间范围为1m，当UN＞35KV，空间范围为2m以上。
试验时，验电器的接触电极与试验电极相接触，指示器近似地位于环形电极的中心线上（水平轴上）。
试验电极的中心线与环形电极间的水平距离见表三：

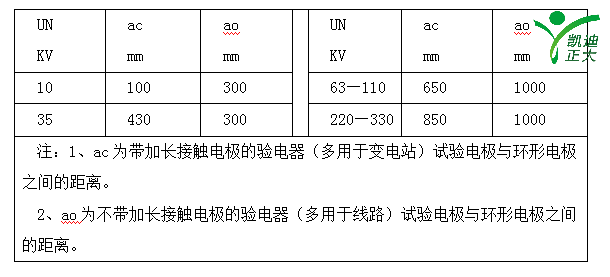

表三，电极间隔距离（水平距离）
注：
1、ac为带加长接触电极的验电器（多用于变电站）试验电极与环形电极之间的距离。
2、ao为不带加长接触电极的验电器（多用于线路）试验电极与环形电极之间的距离。
3、起动电压的测量：

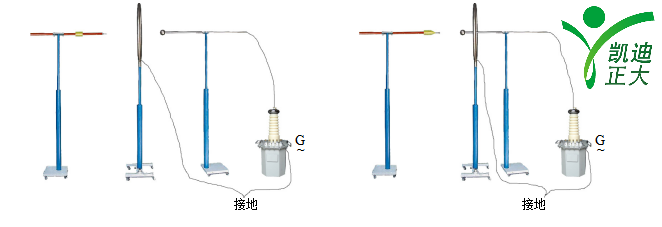

试验电极和环形电极的接线见图三：
逐渐升高试验电极上的电压，当“电压存在”的指示信号出现测量起动电压。如果测出的起动电压值在下列4种类型之一的规定范围内，认为测试通过。
A类：单一额定电压或有数档可切换额定电压的验电器。
起动电压Ust应满足以下关系式：0.15UN≤Ust≤0.40UN
B类：适用于一定额定电压范围，但其范围较窄的验电器。
如UN·max≈2UN·min时，起动电压Ust应满足以下关系式：0.15UN·max≤Ust≤0.40UN·min
C类：适用于一定额定电压范围，但其范围较宽的验电器。
当UN·max≈3UN·min时，起动电压Ust应满足以下关系式：0.10UN·max≤Ust≤0.45UN·min
D类：在某些特殊的情况下，可根据用户的要求确定Ust值，并作出在特定场合应用的说明。
4、抗干扰性试验：

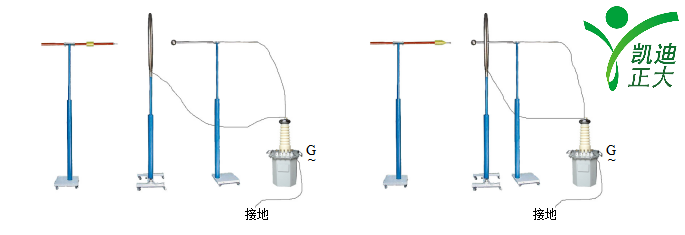

同相干扰电场的影响：试验接线见图四：
试验电压应为额定电压的0.4倍或0.45倍，对于适用于一定电压范围的验电器，应按最高和最低电压的0.4倍或0.45倍分别进行试验。如果验电器指示“电压存在”，认为测验通过。

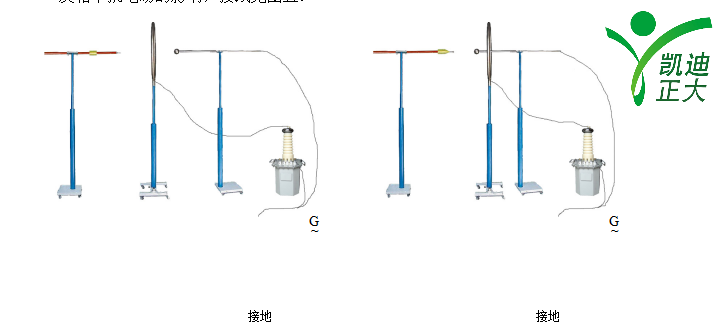

反相干扰电场的影响，接线见图五：
试验电压应为额定电压的0.6倍，对于适用于一定范围的验电器，应按最高电压的0.6倍进行试验。如果“电压存在”的显示不出现，则认为试验通过。
上述试验，都须经相应的试验变压器符号G~升压。其接线和试验略。
若有必要请向研究所咨询。
四、服务质量要求
1、资料要求
提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。各种证件齐全，包括产品合格证、保修卡。
2、售后服务
质保期为贰年、终生维护，质保期内若出现质量、技术问题，供方应及时（接到需方的正式通知后72小时内）到需方免费进行维修，质保期满后的维修应按照供方的售后服务方式进行处理，保证满足供方的维修需求，但供方应对需方提出的疑难问题提供技术指导。
3、培训（双方协商）
供方免费对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个全面的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供必要的技术指导。
4、验收标准和方式（双方协商）
对设备的验收采取现场运行方式进行，供方派技术人员到现场进行试验、培训，保证设备运行指标合格，需方需全力配合。
