怎样做无功补偿柜的工频过电压保护试验？
发布日期：2017-01-13 00:00 点击：
怎样做无功补偿柜的工频过电压保护试验？

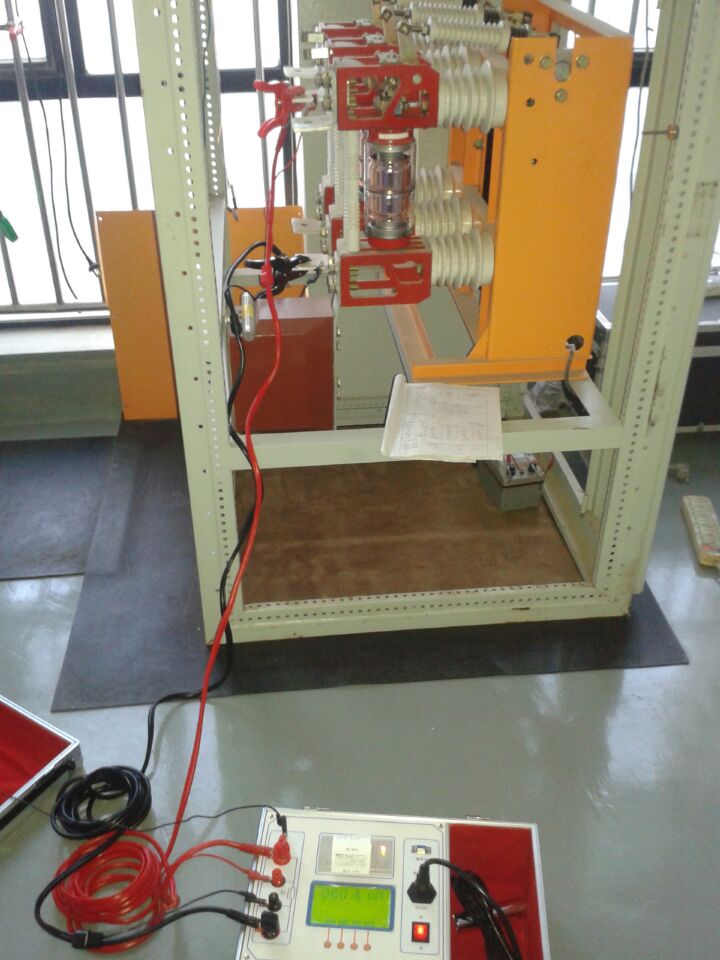

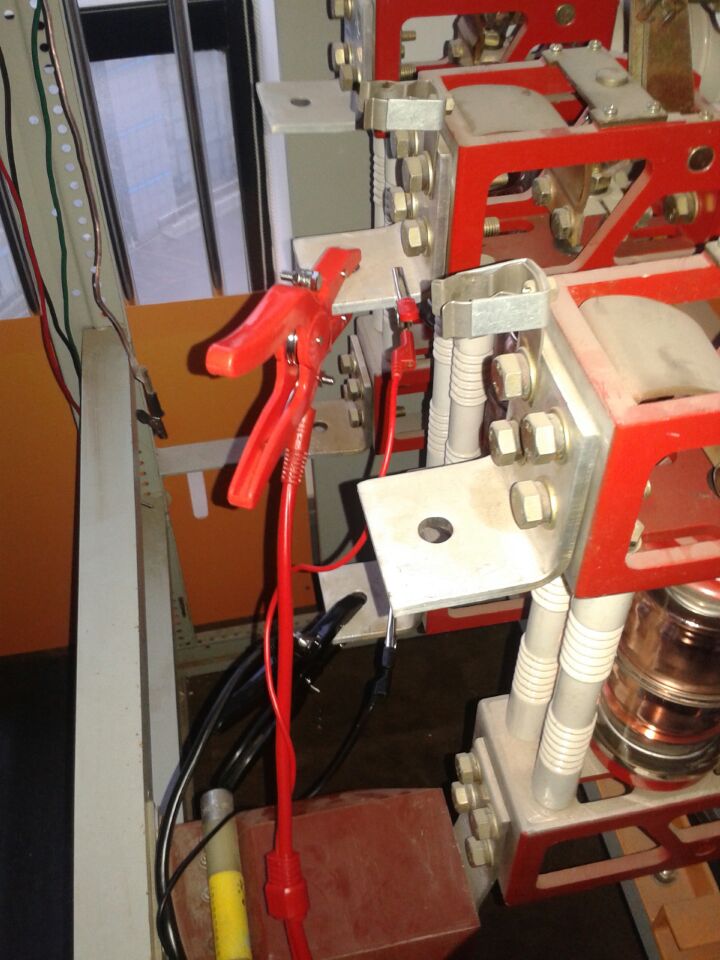

答：无功功率补偿柜检验规范中规定要做工频过电压保护试验？工频耐压试验就是用超过被试品额定电压一定倍数的工频高压，来代替设备实际运行过程中所能承受的内部过电压，按规定对被试品绝缘作一定时间（通常为1分钟）的试验。他能有效跌发现绝缘中的集中性缺陷，考核鉴定设备的绝缘水平。网上有成套的耐压试验装置，接线很简单的，具体接线看说明书。试验中要注意未试验侧必须短路接地。
1、通电操作试验：在辅助电路分别通以额定电压85%、110%的电压，进行模拟动作试验5次。电器元件的动作显示均应符合相应要求，且各操作件动作灵活。
2、工频过电压保护试验：将电容器拆除，给设备接上电源，并将电容器投切开关闭合，设置过压保护电压在1.1~1.2倍（418~456V）的额定电压内，当调接的电压达到设定电压时，应在1min内将电容器支路与电源断开。
3、缺相保护试验：将装置电容器全部投入运行，将主电路或支路的任何一相断开，装置应将全部或缺相支路的电容器切除。
低压成套开关设备出厂试验报告包含：产品 技术 参数 、型号规格 、额定电压（V）、额定电流（A）、额定短路耐受电流(kA)、出厂编号 、检验日期
低压成套开关设备出厂试验项目及验证标准（检查成套设备包括查线和通电操作试验）
1、检查柜体外观标志，母线制作，电器布置，一次安装工艺；二次接线及布线工艺与客户提供的技术数据、标志、电路图、接线图应相符。
2、检查一次导线连接，特别是螺钉连接，应接触良好，并符合螺丝的紧固力矩标准值。
3、验证机械操作元件，联锁锁扣进行手动操作，5次以上分合试验，动作灵活无卡阻。
4、按原理图，对成套柜各主电路，辅助电路进行模拟（正常使用状态）通电操作试验（电容柜85%Ue和110%Ue）。
5、 1.2Ue≥U≥1.1Ue (Ue= V)过电压保护装置应在1分钟内将电容器支路于电压断开 6) 首先将装置电容器全部投入运行，将电路或支路的任何一相断开，缺相保护应将全部 或缺相支路电容器切除。
6、电气间隙与爬电路距离验证 主母线电气间隙≥8mm，计量箱≥5.5 mm 主母线爬电距离≥14mm，计量箱≥6.3 mm 3 绝缘电 阻验证
7、用500V MΩ表检查主回路对地电阻及各分支回路对地电阻应不小于1000Ω/V。 A—PE≥1000Ω/V B—PE≥1000Ω/V C—PE≥1000Ω/V
8、介电性 能试验 主电路承受2500V,1S,100mA,不击穿,不闪络 不由主电路直接供电的辅助电路承受2000V,1S,100mA,不击穿,不闪络。
9、保护电 路连续 性检查 主接地点与仪表门 ≤100 mΩ ；主接地点与母线安装支架
≤100 mΩ 主接地点与断路器安装支架 ≤100 mΩ主接地点与刀开关安装支架 ≤100 mΩ主接地点与柜门锁 ≤100 mΩ 主接地点与端子排架 ≤100 mΩ
10、防护等 级验证 应符合IP30要求。应符合IP40要求。
11、结论：本产品符合GB7251.1-2005、GB/T15576-2008的要求，经检验合格，准予出厂。
