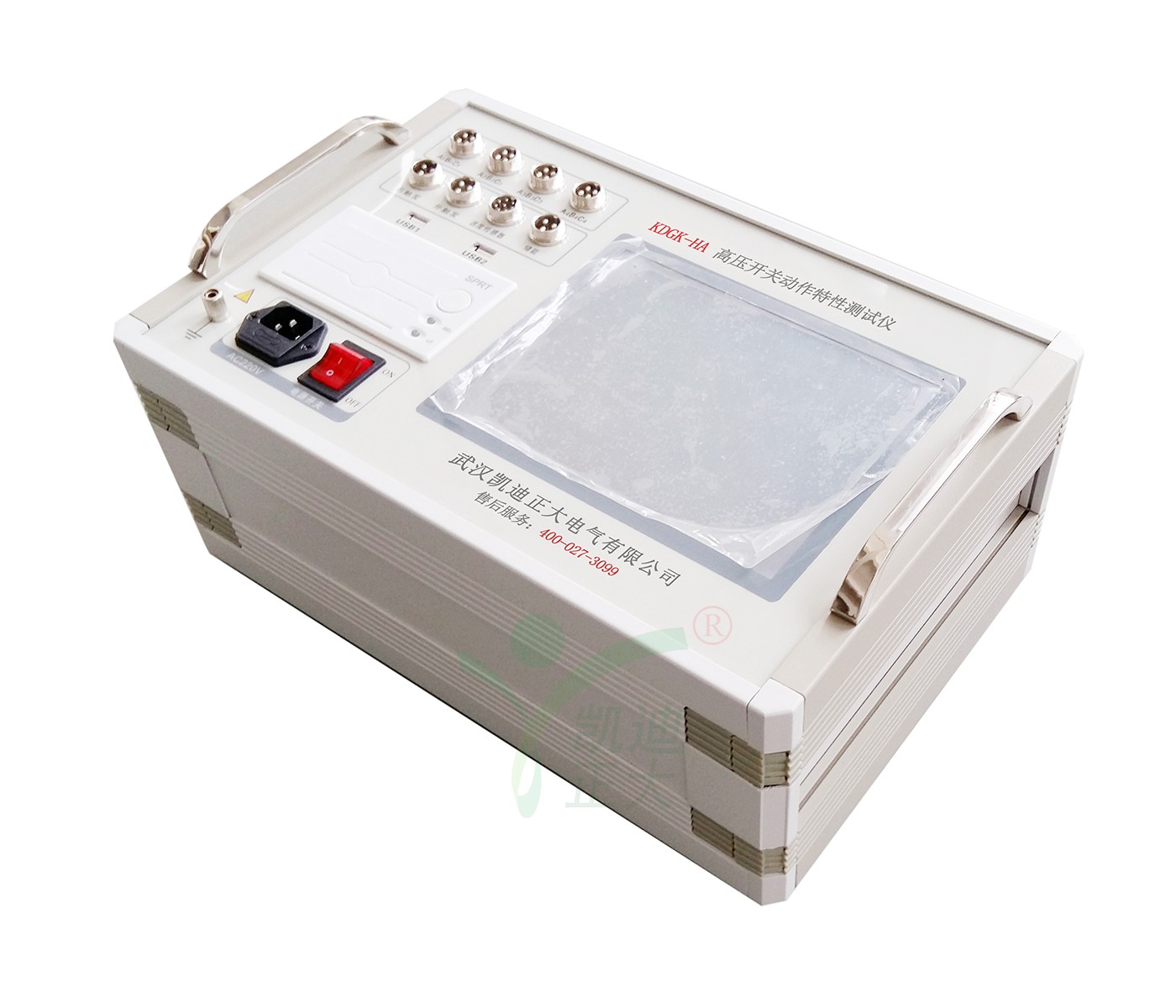

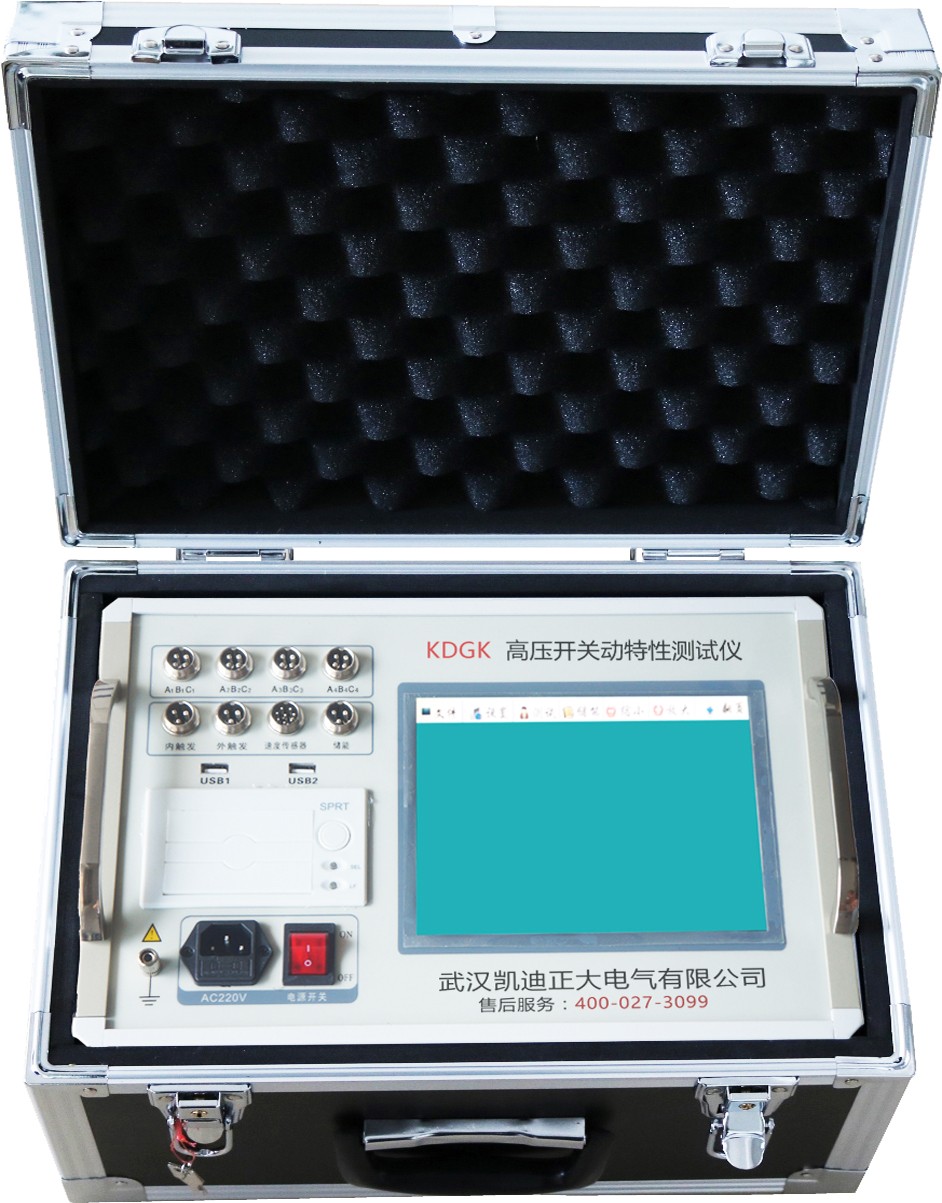

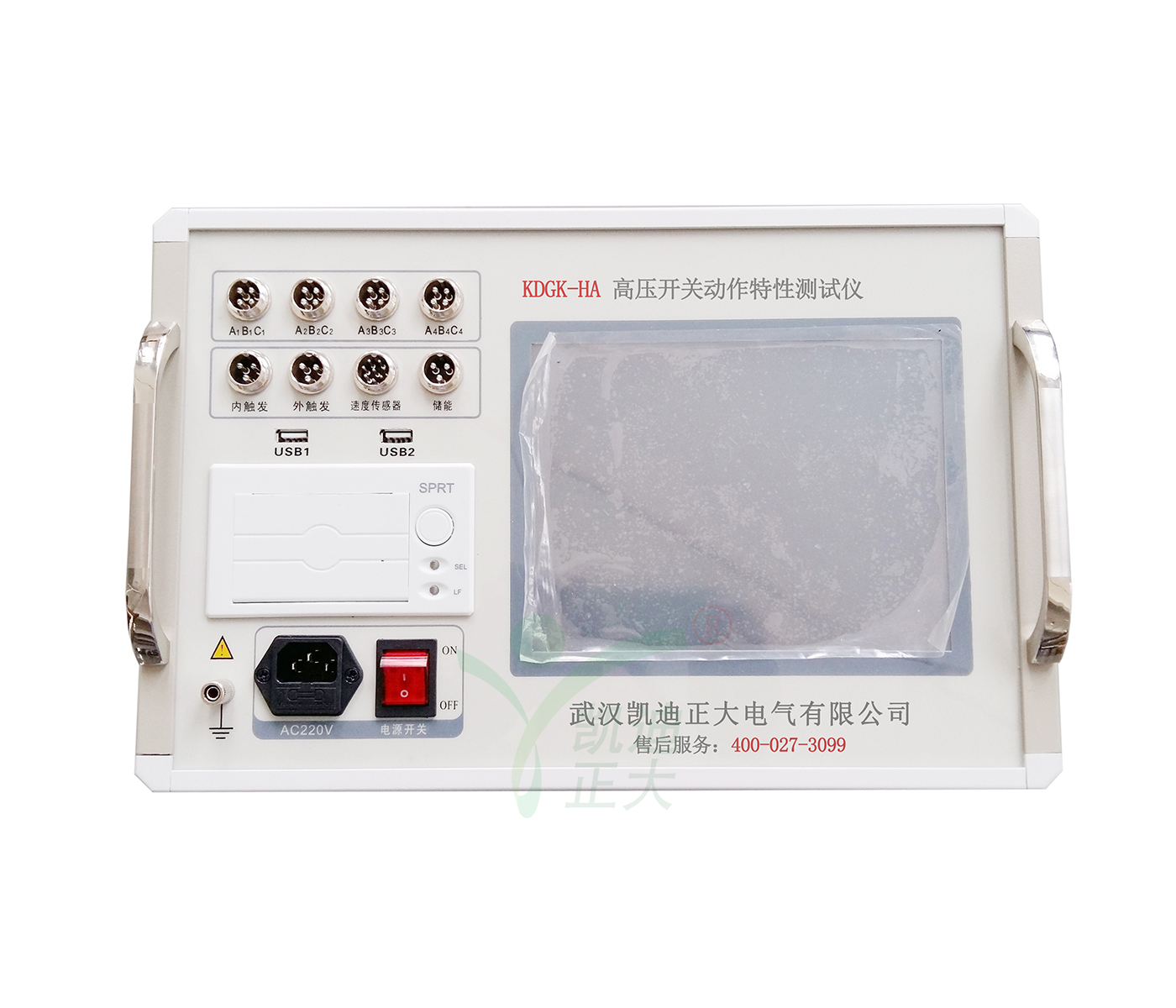

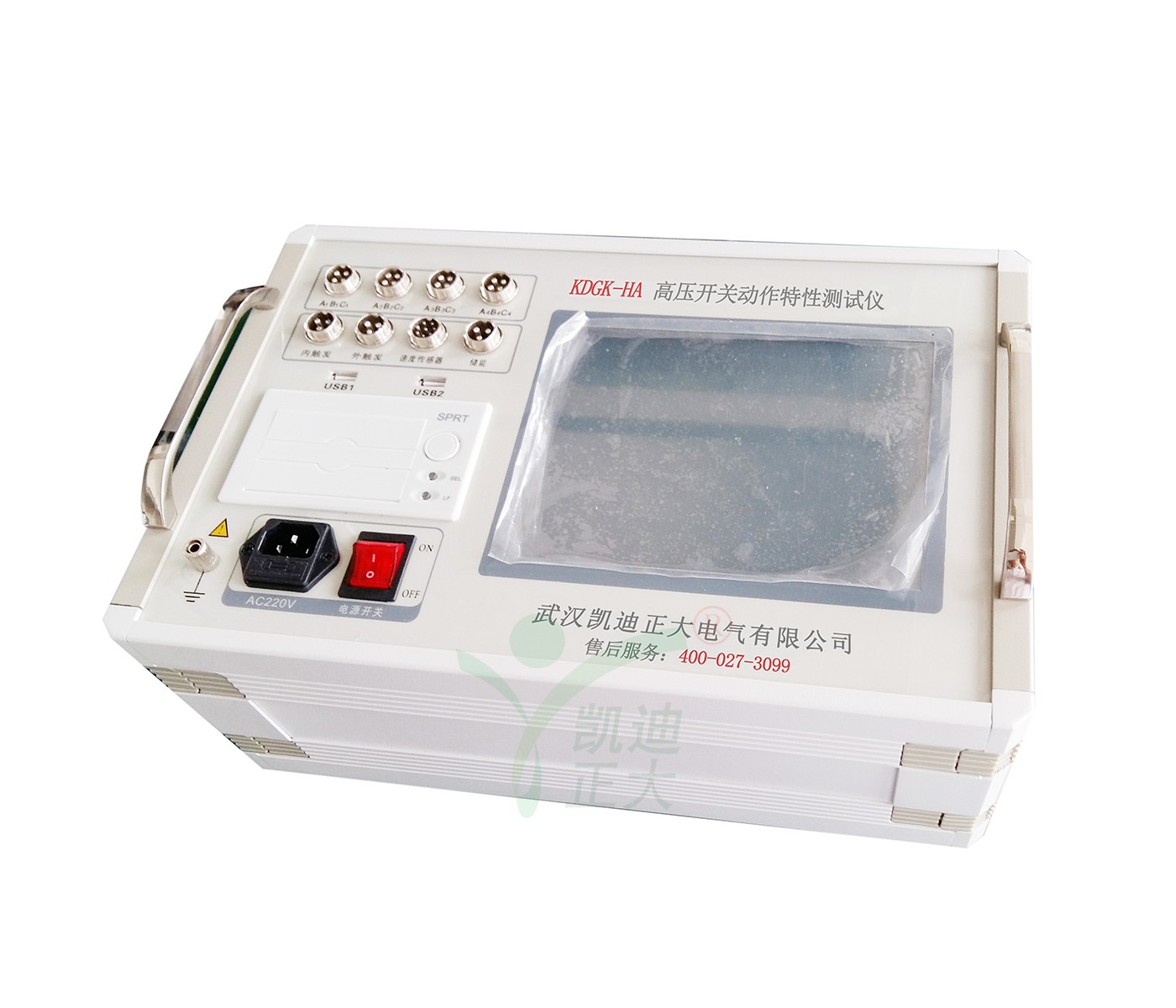

KDGK-HA 高压开关机械特性测试仪，高压断路器参数测试仪，高压断路器的机械动特性参数

1．8.4寸进口高亮彩色大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，界面直观，触摸屏，便于现场操作人员使用。

2．高速热敏打印机，方便现场打印测试数据。

3．机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

4．配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

5．同时可测12路金属触头断口。

6．重合闸：每断口的合-分，分-合，分-合-分过程时间；金短时间、无电流时间值；

7．弹跳：每个断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每个断口的分闸反弹幅度值；

8．速度：刚分、刚＆速度，最大速度，时间-行程特性曲线；

9．行程：总行程，开距，超行程，过冲行程，反弹幅度值；

10．辅助触点：可以进行合、分辅助触点时间测量；

11．定义速度：可以在一起上实现速度定义的增加，、删减；

12．速度再计算：做完一次实验，可以选择不同的速度定义，进行刚分、刚合速度的重新计算，无需再次实验；

13．动作电压：机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

14．配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

15．适用于国内生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

16．开关动作一次，得到所有数据及图形。

17．主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

18．配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

19．内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

20．内部抗干扰电路可满足800KV变电站内可靠使用。

KDGK-HA 高压开关机械特性测试仪，高压断路器参数测试仪，高压断路器的机械动特性参数

1．时间测量：

12路 固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸（分闸）弹跳时间（弹跳次数）

内触发测试范围：0.01ms～20s，分辨率：0.01ms

外触发测试范围：0.01ms～200s，分辨率：0.1ms，

在1000ms以内准确度：0.05%±1个字

2．速度测量：刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

3．测速范围：1mm传感器 0.01～25.00m/s，

0.1mm传感器 0.001～2.50m/s

360°角度传感器 1周波/ 0.5°

4．行程测量：动触头行程（行程）

接触行程（开距）

超行程

过冲行程或反程

5．传感器测量范围：

50mm传感器：0～50mm，分辨率:0.1mm

360°线传感器：360^о，测量范围：0～1000mm分辨率:0.25^о

选配传感器：300mm、1000mm、加速度传感器，分辨率:0.1mm

6．电流范围：最大电流输出为30A，分辨率:0.01A。

7．供电电源 ：AC 220V±10%；50Hz±2%

8．直流电源：输出电压：30-265V连续可调，DC110V：≤ 30A(短时),DC220V：≤ 20A(短时),

9．隔离开关测量范围：

⑴、电压输出：DC30～265V（可调）；

⑵、电源输出时间：0.01-20秒（可设置）；

⑶、断口信号最大采集时间为20秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

10．主机体积：380×280×170mm

11．使用环境：  -10℃~+50℃

12．相对湿度：≤90%

尊敬的武汉草莓视频在线观看A正大电气有限公司用户，草莓视频官网在线观看对您做出如下承诺：

一、产品质量保证：

     1、我方保证提供的产品为符合技术条件优质产品，对人和环境不会造成危害！

     2、我方保证提供的产品是全新的合格产品。对不满足要求的产品保证无条件退货。

     3、我方保证所提供产品经过严格的出厂检验，根据客户要求可以进行国家相关机构的检验鉴定。

     4、我方对供应产品的软件提供免费升级。

二、售前服务：

     1、提供专业咨询：草莓视频官网在线观看保证在2小时内回复您所提出的专业技术问题，免费进行技术沟通，帮助选型。

     2、提供详细的资料：草莓视频官网在线观看保证在24内将您所需要的相关技术资料邮出。

     3、提供合理的报价：草莓视频官网在线观看保证在2小时内对您所需要的产品进行合理的报价。

     4、提供考察接待：草莓视频官网在线观看保证随时接待您的考察，尽力为您的考察工作提供各种便利条件。

三、售中服务：

     1、无论合同大小，草莓视频官网在线观看保证都将认真、严谨、诚信的对待每份合同。

     2、草莓视频官网在线观看保证符合您的要求，签定严密的、科学的《技术协议》。

     3、草莓视频官网在线观看保证守时、保质、保量的严格执行合同规定的各项条款。

     4、草莓视频官网在线观看保证按合同规定提供送货、安装、调试、培训等各项服务。

四、 售后服务：

     1、若产品在使用过程中存在疑虑，草莓视频官网在线观看保证15分钟内进行电话指导，直至最终解决问题。

     2、草莓视频官网在线观看保证产品在3年内免费保修、检定和校准，并提供终身维修服务。保修期内凡因产品质量引起的产品维修，元器件费用由我公司承担。

     3、草莓视频官网在线观看保证为贵单位建立详细的客户档案，定期对贵单位所使用的仪器设备进行跟踪服务。

     4、用户在使用武汉草莓视频在线观看A正大电气有限公司产品的同时，我公司也为用户提供相关的延伸服务，包括：产品的升级、产品的换购等。

A、三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。

B、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。

C、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。

D、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。

E、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。

F、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。

G、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。

H、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。

I、分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。

J、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。
